Toegang krijgen tot een Cisco-apparaat in ROMMON-modus.

De ROMMON-modus (ROM Monitor) is essentieel omdat het fungeert als een noodhulpprogramma voor Cisco-apparaten. Je hebt het nodig wanneer het apparaat niet normaal kan opstarten, bijvoorbeeld door een corrupt of ontbrekend IOS-besturingssysteem of een verkeerde boot-configuratie. Vanuit deze low-level modus kun je cruciale herstelacties uitvoeren, zoals een nieuw IOS-image inladen, boot-parameters aanpassen, of een vergeten beheerderswachtwoord resetten, om zo het netwerkapparaat weer volledig operationeel te krijgen.

Vereisten

  • een PC met Linux Mint 22
  • minicom terminal emulation software
  • een console cable
  • een Cisco 2960 24TT-L of 24TC-L Plus switch
  • een Cisco 1941 router

Demo

Cisco 2960 switch

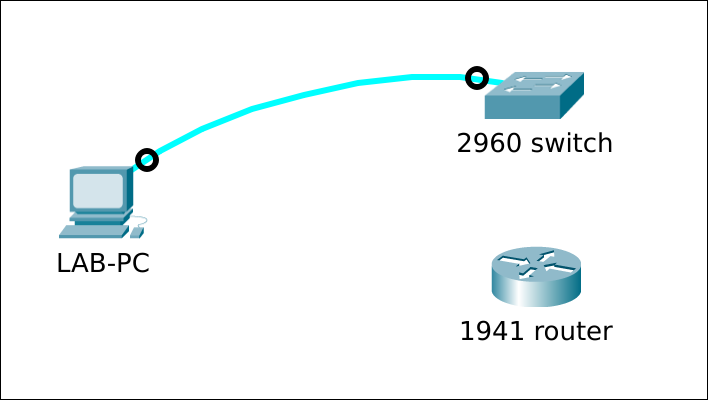

Setup

Vanuit IOS

Standaard start de switch automatisch het geconfigureerde opstartimage op, zonder te wachten op invoer van de gebruiker.

1
2
3
4
5
6
7
Switch#show boot
BOOT path-list      : flash:c2960-lanbasek9-mz.150-2.SE11.bin
Config file         : flash:/config.text
Private Config file : flash:/private-config.text
Enable Break        : yes
Manual Boot         : no
...

Sla het normale opstartproces over en ga direct bij het opnieuw opstarten naar de ROMMON-modus.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#boot manual
Switch(config)#end

Switch#show boot
BOOT path-list      : flash:c2960-lanbasek9-mz.150-2.SE11.bin
Config file         : flash:/config.text
Private Config file : flash:/private-config.text
Enable Break        : yes
Manual Boot         : yes
...

Switch#reload

System configuration has been modified. Save? [yes/no]: no      <----- indien gevraagd
Proceed with reload? [confirm]                                  <----- druk <Enter>

*Mar  1 16:21:22.615: %SYS-5-RELOAD: Reload requested by console. Reload Reason: Reload command.
...

We zijn in de ROMMON-modus. Dat zie je ook aan de prompt switch:.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
Boot Sector Filesystem (bs) installed, fsid: 2
Base ethernet MAC Address: bc:f1:f2:59:06:00
Xmodem file system is available.
The password-recovery mechanism is disabled.
Initializing Flash...
flashfs[0]: 6 files, 3 directories
flashfs[0]: 0 orphaned files, 0 orphaned directories
flashfs[0]: Total bytes: 65544192
flashfs[0]: Bytes used: 16074240
flashfs[0]: Bytes available: 49469952
flashfs[0]: flashfs fsck took 18 seconds.
...done Initializing Flash.
done.

The system is not configured to boot automatically.  The
following command will finish loading the operating system
software:

    boot


switch:

Om het handmatig opstarten ongedaan te maken en terug te keren naar iOS, heb je twee opties:

  • verwijder eerst de variabele vanuit ROMMON en start op in IOS
  • start op in IOS en verwijder de opstartvariabele vanuit IOS
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
# optie1
switch: set
!=-
...
MANUAL_BOOT=yes
...
switch: unset MANUAL_BOOT
switch: boot
Loading "flash:c2960-lanbasek9-mz.150-2.SE11.bin"...@@@@@@@@
...
Switch#

# optie2
switch: boot
Loading "flash:c2960-lanbasek9-mz.150-2.SE11.bin"...@@@@@@@@
...

Switch#configure terminal
Switch(config)#no boot manual
Switch(config)#end
Switch#

Ontbrekende of corrupte iOS

Laten we een niet-werkend IOS simuleren door "per ongeluk" het flash-bestandssysteem te wissen. Herstart daarna de switch.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Switch#erase flash:
Erasing the flash filesystem will remove all files! Continue? [confirm]
flashfs[2]: 0 files, 1 directories
flashfs[2]: 0 orphaned files, 0 orphaned directories
flashfs[2]: Total bytes: 65544192
flashfs[2]: Bytes used: 1024
flashfs[2]: Bytes available: 65543168
flashfs[2]: flashfs fsck took 25 seconds.
Erase of flash: complete

Switch#dir flash:
Directory of flash:/

No files in directory

65544192 bytes total (65543168 bytes free)

Switch#reload

System configuration has been modified. Save? [yes/no]: no          <----- indien gevraagd
Proceed with reload? [confirm]                                      <----- druk <Enter>

*Mar  1 00:28:22.946: %SYS-5-RELOAD: Reload requested by console. Reload Reason: Reload command.
...

De BOOT-omgevingsvariabele is nog steeds ingesteld om c2960-lanbasek9-mz.150-2.SE11.bin op te starten, maar deze is niet aanwezig. De switch kan niet opstarten en schakelt automatisch over naar de ROMMON-modus.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Welcome to minicom 2.8

OPTIONS: I18n
Port /dev/ttyUSB0, 09:36:24

Press CTRL-A Z for help on special keys


Boot Sector Filesystem (bs) installed, fsid: 2
Base ethernet MAC Address: bc:f1:f2:59:06:00
Xmodem file system is available.
The password-recovery mechanism is enabled.                     ---> or "disabled"
Initializing Flash...
flashfs[0]: 3 files, 1 directories
flashfs[0]: 0 orphaned files, 0 orphaned directories
flashfs[0]: Total bytes: 65544192
flashfs[0]: Bytes used: 12800
flashfs[0]: Bytes available: 65531392
flashfs[0]: flashfs fsck took 18 seconds.
...done Initializing Flash.
done.
Loading "flash:c2960-lanbasek9-mz.150-2.SE11.bin"...flash:c2960-lanbasek9-mz.150-2.SE11.bin: no such file or directory

Error loading "flash:c2960-lanbasek9-mz.150-2.SE11.bin"

Interrupt within 5 seconds to abort boot process.
Boot process failed...

The system is unable to boot automatically.  The BOOT
environment variable needs to be set to a bootable
image.


switch:

Om opnieuw te kunnen opstarten, moet je IOS opnieuw installeren

Break sequence

  • Als je toegang hebt tot een werkend IOS, controleer dan of het break sequence mechanisme is ingeschakeld. Zo niet, schakel het dan in.
  • Als je geen toegang hebt tot een werkend IOS, kun je alleen "proberen" of of het break sequence mechanisme werkt. Zo niet, dan moet je de cold start-methode gebruiken.
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
Switch#show boot | include Break
Enable Break        : no

Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#boot enable-break
Switch(config)#end

Switch#show boot | include Break
Enable Break        : yes

Schakel de switch uit en weer in of herlaad hem vanuit een draaiend IOS. Direct nadat de switch is opgestart (binnen de eerste X seconden), verstuur je de break-sequence vanuit je terminalemulator. Voor Minicom druk je op Ctrl + A en vervolgens op F. De switch zou moeten reageren door het opstartproces te stoppen en de ROMMON-modus te activeren, zoals aangegeven door de prompt switch:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Switch#reload
Proceed with reload? [confirm]

*Mar  1 00:13:45.539: %SYS-5-RELOAD: Reload requested by console. Reload Reason: Reload command.
Boot Sector Filesystem (bs) installed, fsid: 2
Base ethernet MAC Address: b0:c5:3c:26:a0:80
Xmodem file system is available.
################# Ik heb het break-signaal hier gestuurd #################
The password-recovery mechanism is enabled.
Initializing Flash...
flashfs[0]: filesystem check interrupted!
...done Initializing Flash.

The system has been interrupted, or encountered an error
during initialization of the flash filesystem.  The following
commands will initialize the flash filesystem, and finish
loading the operating system software:

    flash_init
    boot


switch:

Flash is niet geïnitialiseerd. Je moet dat handmatig doen.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
switch: flash_init
Initializing Flash...
flashfs[0]: 2 files, 1 directories
flashfs[0]: 0 orphaned files, 0 orphaned directories
flashfs[0]: Total bytes: 65544192
flashfs[0]: Bytes used: 11835904
flashfs[0]: Bytes available: 53708288
flashfs[0]: flashfs fsck took 19 seconds.
...done Initializing Flash.

switch:

Om terug te keren naar IOS, start je de switch gewoon op.

1
2
3
4
switch: boot
Loading "flash:c2960-lanbasek9-mz.150-2.SE11.bin"...@@@@@@@
...
Switch#

Cold start

Koppel eerst de stroomkabel los van de switch. Minicom geeft nog geen output.

1
2
3
4
5
6
7
8
Welcome to minicom 2.8

OPTIONS: I18n
Port /dev/ttyUSB0, 13:50:27

Press CTRL-A Z for help on special keys

<blinking_cursor>

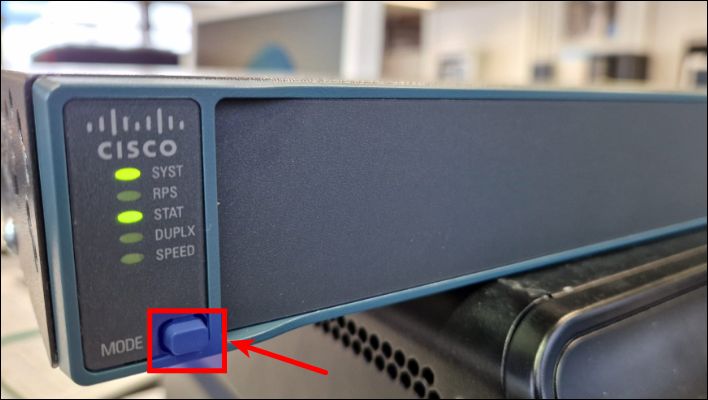

Sluit nu de stroomkabel weer aan. De switch start op en tijdens de POST knippert de SYST-led groen. Dit duurt ongeveer X seconden. Na de POST verandert het knipperende ledpatroon. Druk éénmaal op de Mode-knop.

Als het wachtwoordherstelmechanisme is ingeschakeld, moet je de Flash handmatig initialiseren.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
Welcome to minicom 2.8

OPTIONS: I18n
Port /dev/ttyUSB0, 09:44:08

Press CTRL-A Z for help on special keys


Boot Sector Filesystem (bs) installed, fsid: 2
Base ethernet MAC Address: bc:f1:f2:59:06:00
Xmodem file system is available.
The password-recovery mechanism is enabled.
Initializing Flash...
flashfs[0]: filesystem check interrupted!
...done Initializing Flash.

The system has been interrupted, or encountered an error
during initialization of the flash filesystem.  The following
commands will initialize the flash filesystem, and finish
loading the operating system software:

    flash_init
    boot


switch:

switch: flash_init
Initializing Flash...
flashfs[0]: 6 files, 3 directories
flashfs[0]: 0 orphaned files, 0 orphaned directories
flashfs[0]: Total bytes: 65544192
flashfs[0]: Bytes used: 16081408
flashfs[0]: Bytes available: 49462784
flashfs[0]: flashfs fsck took 19 seconds.
...done Initializing Flash.

switch:

Als het wachtwoordherstelmechanisme is uitgeschakeld, verlies je alle configuratie! Flash wordt voor jou geïnitialiseerd. Kies "y" bij de prompt.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
Welcome to minicom 2.8

OPTIONS: I18n
Port /dev/ttyUSB0, 09:44:08

Press CTRL-A Z for help on special keys


Boot Sector Filesystem (bs) installed, fsid: 2
Base ethernet MAC Address: bc:f1:f2:59:06:00
Xmodem file system is available.
The password-recovery mechanism is disabled.
Initializing Flash...
flashfs[0]: 6 files, 3 directories
flashfs[0]: 0 orphaned files, 0 orphaned directories
flashfs[0]: Total bytes: 65544192
flashfs[0]: Bytes used: 16131584
flashfs[0]: Bytes available: 49412608
flashfs[0]: flashfs fsck took 19 seconds.
...done Initializing Flash.
done.


The password-recovery mechanism has been triggered, but
is currently disabled.  Access to the boot loader prompt
through the password-recovery mechanism is disallowed at
this point.  However, if you agree to let the system be
reset back to the default system configuration, access
to the boot loader prompt can still be allowed.

Would you like to reset the system back to the default configuration (y/n)?y            ---> answer "y"

The system has been interrupted, and the config file
has been deleted.  The following command will finish
loading the operating system software:

boot


switch:

Om terug te keren naar IOS, start je de switch gewoon op.

1
2
3
4
switch: boot
Loading "flash:c2960-lanbasek9-mz.150-2.SE11.bin"...@@@@@@@
...
Switch#

Cisco 1941 router

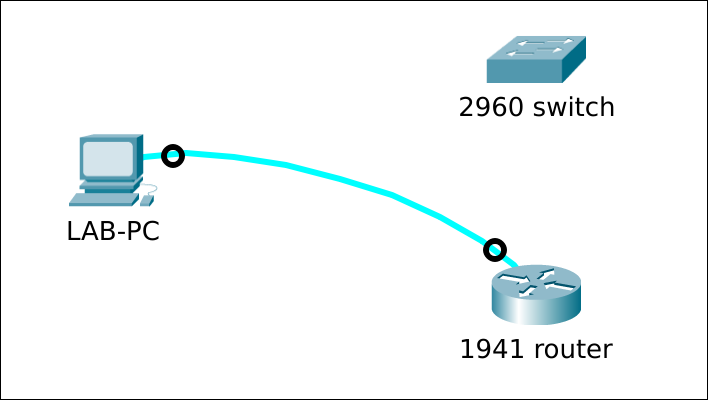

Setup

Vanuit IOS

De opdracht show boot is niet beschikbaar op een Cisco 1941-router, zoals wel het geval is voor een Cisco 2960-switch. Je kan de opstartsysteemopdrachten nog steeds weergeven in de actieve configuratie, indien aanwezig.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
# als er geen boot statement aanwezig is, zal er op flash naar een IOS gezocht worden
Router#show running-config | include boot
boot-start-marker
boot-end-marker

# als er wél een boot-instructie aanwezig is, zal dat IOS worden opgestart
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#boot system flash:c1900-universalk9-mz.SPA.157-3.M8.bin
Router(config)#end

Router#show running-config | include boot
boot-start-marker
boot system flash:c1900-universalk9-mz.SPA.157-3.M8.bin
boot-end-marker
Router#

Er is ook geen boot manual-opdracht; je moet het configuratie-register in IOS wijzigen om in ROMMON op te starten.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
Router#show version | include Configuration register
Configuration register is 0x2102

Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#config-register 0x0
Router(config)#end

Router#show version | include Configuration register
Configuration register is 0x2102 (will be 0x0 at next reload)

Router#reload

System configuration has been modified. Save? [yes/no]: no          <--- Ik zal de opdracht "boot system" voorlopig niet opslaan
Proceed with reload? [confirm]                                      <--- druk <Enter>

We zijn in de ROMMON-modus. Dat zie je ook aan de prompt rommon 1 >

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
System Bootstrap, Version 15.0(1r)M16, RELEASE SOFTWARE (fc1)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 2012 by cisco Systems, Inc.

Total memory size = 512 MB - On-board = 512 MB, DIMM0 = 0 MB
CISCO1941/K9 platform with 524288 Kbytes of main memory
Main memory is configured to 64/-1(On-board/DIMM0) bit mode with ECC disabled


Readonly ROMMON initialized
rommon 1 >

Om terug te keren naar IOS heb je twee opties. Of:

  • zet eerst het configuratieregister terug naar de beginwaarde vanuit ROMMON en start vervolgens op in IOS (snelst).
  • start op in IOS, zet het configuratieregister terug naar de beginwaarde vanuit IOS en laad het opnieuw (langzaamst).
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
# optie1
rommon 1 > confreg 0x2102

You must reset or power cycle for new config to take effect

rommon 2 > reset
...
Router#

# optie2
rommon 1 > boot
program load complete, entry point: 0x80803000, size: 0x1b340
program load complete, entry point: 0x80803000, size: 0x1b340
...

Router#show version | include Configuration register
Configuration register is 0x0

Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#config-register 0x2102
Router(config)#end

Router#show ver | include Configuration register
Configuration register is 0x0 (will be 0x2102 at next reload)

Router#reload
...

Ontbrekend of corrupt IOS

Laten we een niet-werkend IOS simuleren door "per ongeluk" het "flash"-bestandssysteem te wissen. Je kunt de opdracht erase (/all) flash: niet gebruiken zoals bij een Cisco 2960-switch. Je moet hem "formatteren". Start de router daarna opnieuw op.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Router#format flash:
Format operation may take a while. Continue? [confirm]
Format operation will destroy all data in "flash:".  Continue? [confirm]
Writing Monlib sectors.....
Monlib write complete

Format: All system sectors written. OK...

Format: Total sectors in formatted partition: 501728
Format: Total bytes in formatted partition: 256884736
Format: Operation completed successfully.

Format of flash0: complete

Router#dir flash:
Directory of flash0:/

No files in directory

256475136 bytes total (256475136 bytes free)

Router#reload
...

De router kan niet opstarten en gaat automatisch in de ROMMON-modus.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
System Bootstrap, Version 15.0(1r)M16, RELEASE SOFTWARE (fc1)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 2012 by cisco Systems, Inc.

Total memory size = 512 MB - On-board = 512 MB, DIMM0 = 0 MB
CISCO1941/K9 platform with 524288 Kbytes of main memory
Main memory is configured to 64/-1(On-board/DIMM0) bit mode with ECC disabled


Readonly ROMMON initialized
program load complete, entry point: 0x80803000, size: 0x1b340
boot: cannot determine first executable file name ondevice "flash0:"
...
...
rommon 1 >

Break sequence

Voor zover ik weet, is er geen mechanisme voor de break-sequence op een Cisco 1941-router zoals op een Cisco 2960-switch. Er bestaat niet zoiets als boot enable-break om het break-sequence gedrag in of uit te schakelen. Je kunt de router gewoon uitzetten of "opnieuw laden" vanuit een draaiend IOS.

1
2
3
4
Router#reload
Proceed with reload? [confirm]

*Mar 16 14:04:39.603: %SYS-5-RELOAD: Reload requested by console. Reload Reason: Reload Command.

Direct nadat de router is opgestart (binnen de eerste X seconden), verstuur je de break sequence vanuit je terminalemulator. Voor Minicom druk je op Ctrl + A en vervolgens op F De router zou moeten reageren door het opstarten te stoppen en de ROMMON-modus te activeren, wat wordt aangegeven door de rommon 1>-prompt.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
System Bootstrap, Version 15.0(1r)M16, RELEASE SOFTWARE (fc1)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 2012 by cisco Systems, Inc.

Total memory size = 512 MB - On-board = 512 MB, DIMM0 = 0 MB
### I sent the break signal about here ###
CISCO1941/K9 platform with 524288 Kbytes of main memory
Main memory is configured to 64/-1(On-board/DIMM0) bit mode with ECC disabled


Readonly ROMMON initialized
rommon 1 >

Cold start

Er is geen "MODE-knop" zoals bij een Cisco 2960-switch waarmee de opstartvolgorde kan worden onderbroken.
