Wachtwoordherstel op een Cisco 1941 router

Je doet een wachtwoordherstel op een Cisco 1941 router, wanneer het console-wachtwoord of het enable exec-mode wachtwoord (of beide) verloren of vergeten zijn. Zonder deze wachtwoorden is het onmogelijk om via de consolekabel of een beveiligde sessie (zoals SSH/Telnet) toegang te krijgen tot de geprivilegieerde EXEC-modus, de modus die nodig is om de configuratie van de router te bekijken, wijzigen of beheren.

Vereisten

Demo

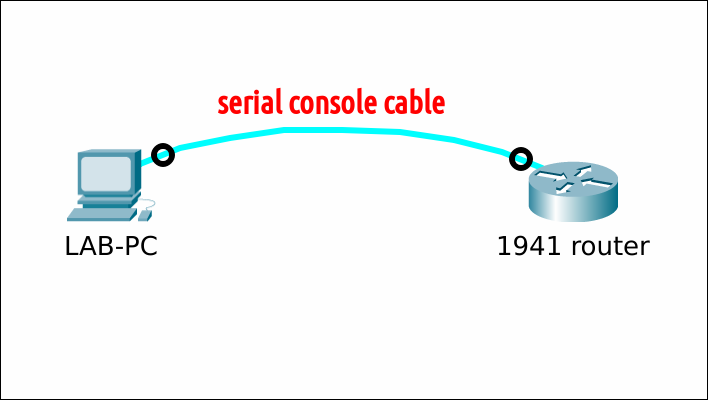

Setup

Situatie

Het "consolewachtwoord" en "enable-wachtwoord" (Privileged EXEC-modus) worden - naast andere switchconfiguratie-instellingen - opgeslagen in de startup-config (NVRAM). Het herstellen van een verloren wachtwoord is alleen nuttig als je een ontoegankelijk - maar werkend - IOS hebt. Zo niet, dan heb je een groter probleem en moet je eerst het IOS-besturingssysteem (her)installeren

Geen toegang tot de console.

1
2
3
4
5
6
7
...
User Access Verification

Password:           <--- typ een fout wachtwoord
Password:           <--- typ een fout wachtwoord
Password:           <--- typ een fout wachtwoord
% Bad passwords

Wél toegang tot de console, maar géén toegang tot de "bevoorrechte exec-modus".

1
2
3
4
5
6
7
Router>enable
Password:           <--- typ een fout wachtwoord
Password:           <--- typ een fout wachtwoord
Password:           <--- typ een fout wachtwoord
% Bad secrets

Router>

ROMMON

Volg eerst de stappen, om de router op te starten in ROMMON-modus. Blijf in ROMMON voor de verdere stappen. Bij mijn weten, is er geen "password recovery mechanism" zoals op een Cisco 2960 switch.

Het configuratieregister is normaal gesproken ingesteld op 0x2102. Wijzig dit naar 0x2142. Hiermee omzeilen we het opstartconfiguratiebestand.

1
2
3
4
5
rommon 1 > confreg 0x2142


You must reset or power cycle for new config to take effect
rommon 2 >

Herstart de router.

1
2
3
4
rommon 3 > reset

System Bootstrap, Version 15.0(1r)M16, RELEASE SOFTWARE (fc1)
...

Je wordt begroet met het dialoogvenster voor de eerste configuratie. Antwoord "nee" en druk op Enter. Ga naar de privileged exec-modus.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
--- System Configuration Dialog ---

Would you like to enter the initial configuration dialog? [yes/no]: no


Press RETURN to get started!
...
...
Router>enable
Router#

Optioneel: als je de opstartconfiguratie niet wil behouden, verwijder je deze nu. Anders sla je deze stap over.

1
2
3
4
5
Router#erase startup-config
Erasing the nvram filesystem will remove all configuration files! Continue? [confirm]
[OK]
Erase of nvram: complete
Router#

Optioneel: als je de opstartconfiguratie wil behouden, kopieer deze dan naar het geheugen. Zoniet, sla deze stap dan over.

1
2
3
4
5
Router#copy startup-config running-config
Destination filename [running-config]?
1170 bytes copied in 0.132 secs (8864 bytes/sec)

Router#

Configureer de nieuwe privileged exec-modus en consolewachtwoorden. Wijzig het configuratieregister terug naar 0x2102. Sla de actieve configuratie op en laad deze opnieuw.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
Router#conf t
Router(config)#enable secret cisco-EN-pass

Router(config)#line console 0
Router(config-line)#password cisco-CON-pass
Router(config-line)#login
Router(config-line)#exit

Router(config)#config-register 0x2102
Router(config)#end

Router#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]

Router#reload

System configuration has been modified. Save? [yes/no]: no      <--- mogelijks krijg je deze extra vraag
Proceed with reload? [confirm]                                  <--- druk ENTER

*Apr  4 12:22:50.391: %SYS-5-RELOAD: Reload requested by console. Reload Reason: Reload Command.

Meld je aan met het nieuwe consolewachtwoord. Ga naar de privileged exec-modus met het nieuwe "enable"-wachtwoord.

1
2
3
4
5
6
7
8
9
User Access Verification

Password:                                               ---> typ "cisco-CON-pass"

Router>

Router>enable
Password:                                               ---> typ "cisco-EN-pass"
Router#
